Kounye a, nan domèn tankou semi-conducteurs, ayewospasyal, ak enstriman tès segondè -, yo souvan mande pou kontwole egzak gaz oswa likid yo. Kalite mikwo-machin nan twou nan sistèm kontwòl koule se yon faktè kritik ki detèmine presizyon koule, osi byen ke fyab la ak estabilite nan sistèm nan.
Kòm yon teknoloji pwosesis lazè dènye kri, lazè femtosegond jwe yon wòl enpòtan nan fabwikasyon micron-nivo mikwo-twou, akòz avantaj yo nan gwo presizyon, wo wonn, ak bon jan kalite siperyè. Yo demontre avantaj aplikasyon enpòtan, patikilyèman nan machin nan konpozan tankou tiyo kontwòl koule.
Ki sa ki se yon valv gaz/likid?
Yon valv se yon aparèy ki itilize pou kontwole gaz oswa likid. Li ka mete restriksyon sou pasaj la nan gaz oswa likid, epi li ka tou kontwole oswa kontwole direksyon an, presyon, ak to koule nan likid la.
Nan endistri medikal ak semi-conducteurs, kondisyon pou kontwòl koule yo trè sevè. Mikwo-twou yo nan tiyo sa yo anjeneral gen dyamèt sou echèl mikron yo. Kontinwe, estanda eksepsyonèlman wo pou bon jan kalite D ak konsistans yo oblije reyalize pousantaj koule egzak ak ki estab.

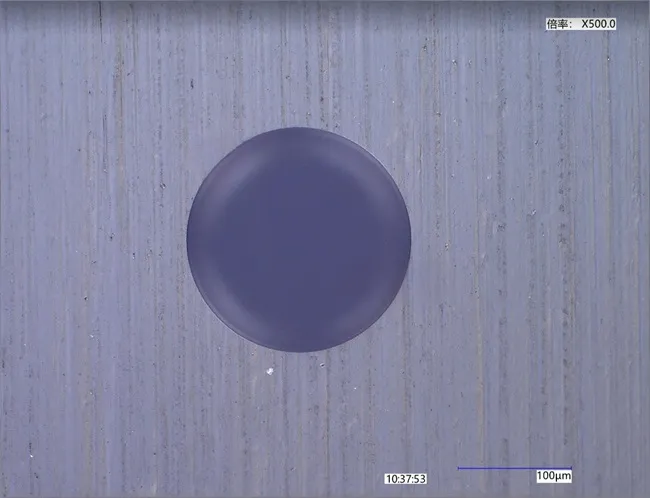

Pèfòmans Femtosecond Lazè nan 100μm Micro -twou D '
Imajine ke lè yon gaz oswa yon likid pase nan yon mikwo-twou, yo pwodui yon diferans presyon lokalize. Kontwòl egzak sou dyamèt Ouverture a pèmèt pousantaj koule likid la dwe kenbe nan yon seri espesifik, oswa pèmèt jenerasyon an nan yon diferans presyon enpòtan.
Egzijans pou Mikwo-masinasyon twou ki poze pa tiyo likid yo
Lè w pran ekipman semi-conducteurs kòm yon egzanp, showerheads ka konsidere kòm yon kalite valv likid. Mikwo-twou yo enpòtan anpil pou kontwole estabilite pwosesis la paske gaz la pase yon fason inifòm nan plizyè milye mikwo-twou ki nan pom douch la epi answit yo flite oswa depoze sou sifas wafer la. Nan lòt mo, bon jan kalite a nan machin mikwo-twou dirèkteman detèmine mezi kle pou ekipman presizyon, tankou to koule likid, presizyon ak estabilite nan kontwòl presyon, ak repetibilite pwosesis.
An menm tan, sa a tou prezante defi pou machining mikwo-twou.
1. Ouvèti mikwo-twou:
Ouvèti nivo Micron -yo obligatwa, ak 20-500μm relativman komen. Anplis de sa, kòm presizyon fabrikasyon ak demann kontinye ap monte, endistri a ap avanse nan direksyon pou satisfè kondisyon Ouvèti nan 5-10μm e menm 2-5μm.

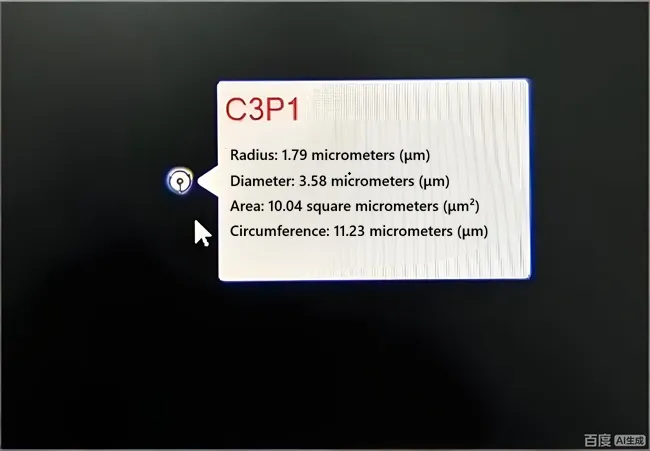

Pèfòmans Femtosecond Lazè nan 3μm Micro-twou D'
2. Precision dimansyon:
Mikwo-twou yo dwe satisfè egzijans presizyon dimansyon sevè, anjeneral nan nivo 1-5 μm. Nan aplikasyon ki pi egzijan, presizyon nan ± 0.5 μm oblije asire presizyon ak konsistans kontwòl koule.
Pèfòmans Femtosecond Lazè nan 10μm Micro -twou Array Machining
3. Mikwo-twou Entèn miray brut:
Mi twou yo oblije lis, ak yon valè Ra nan 0.4 μm (pi ba a, pi bon an). Anplis de sa, miray twou yo dwe san defo tankou mikwo-fant ak kouch refond. Sa a se paske menm defo ki pi piti a ka afekte presizyon nan kontwòl likid ak estabilite nan pwosesis fabrikasyon an.
Pèfòmans Femtosecond Lazè nan Mass Micro-fabrikasyon twou
4. Konsistans mikwo-twou:
Nan sistèm kontwòl likid presizyon, li pa ase pou jis garanti bon jan kalite a nan yon sèl mikwo-twou; li enpòtan pou asire konsistans tout mikwo-twou ki nan yon sèl eleman, oswa atravè yon pakèt pwodwi. Kontinwe, sa a mande ekstrèmman wo sou estabilite nan pwosesis mikwo-twou D 'ak ekipman an.
Avantaj nan Femtosecond Lazè D 'pou tiyo Mikwo{0}}twou
Yon lazè femtosecond konsiste de de konsèp debaz: femtosecond a ak lazè a.
Yon femtosecond se yon konsèp tan, menm jan ak minit ak segonn nou souvan itilize. Pou mete li nan pèspektiv, 1 segonn egal 1,000 billions femtoseconds. Apati sa a, li evidan ke yon femtosecond se yon inite tan trè kout.
Lazè, ki vle di Anplifikasyon limyè pa Stimulé Emisyon Radyasyon, ke yo rekonèt kòm "kouto ki pi rapid la," "règ ki pi egzak la," ak "limyè ki pi klere."
Se poutèt sa, lè inite tan ki trè kout nan "femtosecond" la konbine avèk karakteristik dansite enèji trè wo nan "lazè a," li pwodui pwopriyete majik: ultra-vitès batman rapid rezilta nan pwosesis frèt, pandan y ap ekstrèmman wo pik pouvwa pèmèt D 'nan nenpòt materyèl.
Pèfòmans nan Femtosecond lazè nan orifis restriksyon koule D 'sou fim Polyimid
Karakteristik sa yo ofri avantaj enpòtan pou machin mikwo-twou, espesyalman jan sa a:
1. Dyamèt mikwo-twou kontwole:
Lazè femtosegond yo se mèt mikwo-nan fabrikasyon nan echèl mikron. Yo ka reyalize mikwo -twou D 'nan 2μm oswa pi gwo, ak tou de dyamèt la Ouverture ak cône yo te konplètman kontwole.
2. Segondè Precision Ouverture:
Dyamèt tach yon lazè femtosecond se jis kèk mikron a apeprè dis mikron, ak zòn nan retire materyèl pou chak batman kè piti. Kontinwe, li asire ke presizyon nan machin pou mikwo -ouvèti twou a ka rive nan ± 1μm. Anplis de sa, si ekipman lazè femtosecond a posede ase estabilite, li ka garanti ke etalaj de dizèn de milye mikwo-twou tou kenbe nivo ekstrèmman wo presizyon sa a.
3. Gwo adaptabilite materyèl:
Swiv karakteristik li yo nan ultra-pik pik pouvwa, femtosecond lazè D' kapab trete nòmalman nenpòt materyèl. Sa gen ladann alyaj difisil tankou Nerjaveèi, alyaj Titàn, alyaj nikèl-Titàn, ak alyaj tengstèn-molybdène, osi byen ke materyèl ki pa-metalik tankou seramik, Silisyòm, vè, ak PI (poliimid).
4. Minim Enpak tèmik:
Lajè batman (venn) lazè femtosecond yo trè piti, nan echèl femtosecond a, ki se byen lwen pi piti pase echèl pikosecond ki nesesè pou transfè chalè materyèl. Se poutèt sa, li reyalize egzak, retire materyèl lokalize anvan chalè ka gaye nan materyèl la ki antoure. Sa a evite chanje pwopriyete fizik oswa chimik materyèl adjasan yo, reyalize "pwosesis frèt" ak enpak tèmik minim, sa ki lakòz pa gen okenn kouch refonde ak pa gen okenn mikwo-fant.
5. Segondè Aspè rapò:
Ak demann ogmante, kèk mikwo-twou valv mande pou yon rapò aspè (pwofondè-a-rapò dyamèt) ki pi gran pase 10:1, ak kèk aplikasyon ki vize pou 12:1 oswa menm 15:1. Pandan ke kèk metòd tradisyonèl D' ta ka reyalize sa a ak pi gwo ouvèti, yo konplètman enkapab fè sa lè yo fè fas ak ouvèti nan sub-milimèt la (dè santèn de mikron) ranje konbine avèk egzijans presizyon segondè. Lazè Femtosecond, sepandan, asire ke tou de gwo presizyon ak gwo rapò aspè yo reyalize ansanm.
6. Machinable pou jeyometri diferan:
Plak mikwo-twou valv konvansyonèl yo se tipikman materyèl plat, ki ka trete ak ekipman estanda 3-aks. Sepandan, gen kèk tiyo yo te fè nan materyèl Echafodaj oswa yo iregilye fòm materyo; nan ka sa yo, ekipman òdinè 3-aks lite pou satisfè egzijans D' ak presizyon. Sistèm lazè femtosecond yo ka ekipe ak yon konfigirasyon 5-aks, fasil pèmèt machin mikwo-twou pou pwodwi nan divès fòm ak fòm.
Mikwo-presizyon lazè koupe ak perçage machin
Kondisyon pou machining pou tiyo nan domèn tankou semi-conducteurs reprezante pi gwo teknoloji kontwòl likid -. Konsepsyon yo ak estanda fabrikasyon yo detèmine dirèkteman pwodiksyon an ak fyab nan pwosesis fabrikasyon semi-conducteurs. Kontinwe, konpreyansyon avantaj ki genyen nan machin ak karakteristik nan lazè femtosecond kenbe siyifikasyon pwofon pou jaden an nan mikwo -twou D 'pou tiyo semi-conducteurs.
Nou kwè ke kòm plis pwofesyonèl vin konprann epi itilize teknoloji lazè femtosecond pou machin tiyo mikwo-twou, li pral plis kondwi devlopman ak inovasyon nan teknoloji domestik kontwòl likid.
Menm presizyon an pwolonje pi lwen pase tiyo:femtosecond D' chips microfluidicaplike micron-echèl twou ak chanèl nan laboratwa byomedikal-sou-chip aparèy yo.
